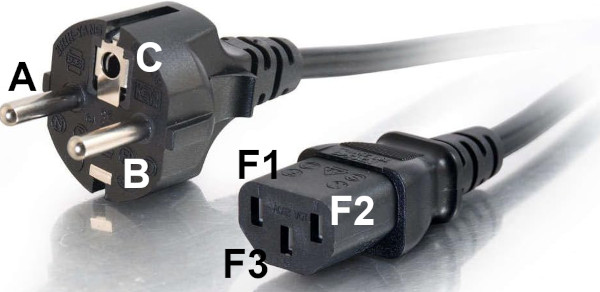

Soit un fil d'alimentation d'un appareil électrique marchant sur le secteur. Il y a deux pins (broches cylindriques) notées A et B sur la prise et un trou (une broche noyée) noté C d'un côté et trois (broches noyées) fils de l'autre côté avec une cosse notés F1, F2 et F3. En se mettant sur le mode bip (test de continuité avec buzzer) du multimètre, on teste tous les couples possibles : X pas de bip, V un bip.

1) Si le résultat est :

Ce câble est il encore bon ? Sinon quel est le problème.

2) Si le résultat est :

Ce câble est il encore bon ? Sinon quel est le problème.

Soit une télécommande ayant besoin de deux piles (voir photo).

1. De quelle tension a besoin cette télécommande ?
2. Faut-il obligatoirement changer les deux piles si elle ne fonctionne plus ?
3. Au multimètre en mode voltmètre, on mesure pour les piles 1,5 V et 1,1 V. Faut-il changer les deux piles si la télécommande ne fonctionne plus ?
4. Afin de ne pas gaspiller de pile est-ce une bonne idée de mettre des piles rechargeables NiMH ?
5. Que faut-il faire lorsque l'on laisse pendant longtemps une télécommande inutilisée ? Pourquoi ?

Vous avez retrouvé un appareil électronique. Il ne marche pas à pile mais avec une batterie spécifique. La batterie est évidemment vide depuis longtemps et vous n'en avez pas sous la main. Par contre il y a un emplacement pour entrer un embout afin de recharger la batterie. Il est noté 9 V DC à côté de l'embout. De plus la puissance maximale est de 5 W. Vous voulez tester si l'appareil peut marcher sans la batterie.

1. Quels réglages devez vous faire pour la tension et l'intensité ?
2. Scénario 1 : Rien ne se passe, l'intensité délivrée est nulle. Que peut-on en conclure sur l'appareil et sur la batterie ?
3. Scénario 2 : L'intensité est au maximum et l'alimentation se met en CC = courant constant et la tension au lieu d'être de 9 V chute fortement. Que cela peut-il signifier ?

A / Vous avez un chargeur de 12 V pour alimenter un appareil électrique. Il est noté sur l'alimentation INPUT 100-240 V 0,6 A, OUTPUT 12 V DC, 2 A. L'appareil électrique ne démarre pas.

1. Est-ce obligatoirement la faute de votre alimentation ?
2. Comment tester simplement si l'alimentation est en défaut ?

B / Vous en êtes sûr, l'alimentation est défectueuse. Par chance, vous avez trois autres alimentations notées A, B et C. Sur chacune, vous voyez écrit :

• A1 : INPUT 110-250 V 0,2 A, OUTPUT 12 V AC, 2 A
• A2 : INPUT 210-250 V 0,2 A, OUTPUT 12 V DC, 2 A
• A3 : INPUT 110-250 V 0,05 A, OUTPUT 12 V DC, 300 mA

1. Quelle alimentation choisissez-vous ?
2. Pourquoi rejetez vous les autres ?
3. Si vous partiez en voyage au Japon, pourriez-vous emmener votre appareil électrique avec vous ?

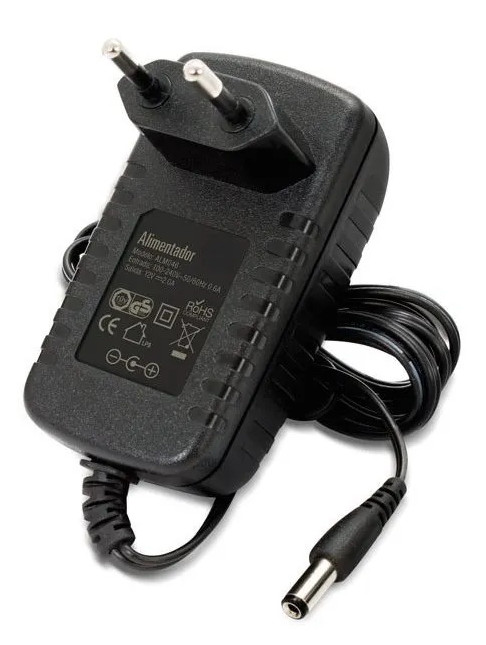

C / Il y a cependant un souci, l'embout (le connecteur mâle) de cette alimentation (de remplacement) ne rentre pas dans l'emplacement fait pour votre appareil (dans la prise femelle de votre appareil). Il va donc falloir couper l'ancien embout pour le greffer sur la nouvelle alimentation. Ci-contre la photo de l'alimentation défectueuse dont l'embout va être coupé.

1. Avant de couper l'embout, comment savoir quelle partie de l'embout (centre et tour) est de polarité positive et quelle autre partie est de polarité négative ?
2. Une fois l'embout coupé, comment savoir quel fil est relié à quelle partie de l'embout ?
3. Comment savoir sur le nouvel adaptateur (la nouvelle alimentation) avec son embout coupé quel fil est le plus et quel fil est le moins (deux méthodes possibles dont une sûre à 100%) ?
4. Comment in fine relier l'embout à l'adaptateur ?
