Considérons toujours un circuit de stabilisation de tension constitué d'une résistance R1 suivie d'une diode Zener D1 (tension Zener 4V).

Mais cette fois-ci, la tension fluctuante descend parfois en-dessous de la tension Zener : ici elle varie entre 9.7V et 2.3V :

*
Va 1 0 sin(6 0.4 50 0 0 -123)
Vb 2 1 sin(0 1 37)
Vc 3 2 sin(0 2.3 23 0 0 30)
R1 3 4 100
D1 0 4 Z4V
.model Z4V D(Ron=0 Roff=1Meg Vfwd=0.6 Vrev=4)
.tran 1ms 0.3s
.end
* Tracer V(3) V(4) et V(3)-V(4) (autrement dit V(R1))

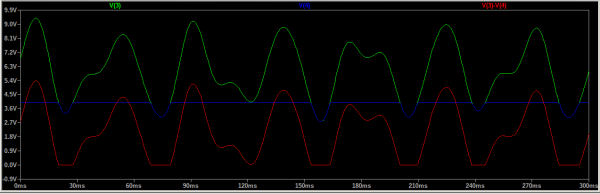

La tension d'entrée V(3) (courbe verte) se répartit en un morceau variable V(R1) aux bornes de la résistance (courbe rouge) et un morceau V(4) aux bornes de la Zener (ligne bleue).

Cette fois-ci, V(4) est parfois inférieure à 4V : la tension d'entrée V(3) est descendue plus bas que 4V, ainsi la Zener s'est bloquée et le courant est devenu nul. Du coup, le potentiel est alors identique aux deux bornes de la résistance (V(4) - V(3) = 0, courbe rouge) : la tension de sortie, aux bornes de la Zener (courbe bleue), est alors identique à la tension d'entrée (courbe verte). La tension de sortie (bleue) reprend sa valeur stabilisée à 4V lorsque V(3) redevient supérieure à 4V (courbe verte).

Ainsi, la tension stable sauf lorsque la tension d'entrée est trop basse.
